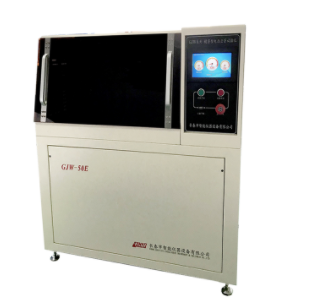

電壓擊穿試驗儀主要由穩壓傳動機構、高壓電極和測試治具組成，交流高壓法用于測量漆包線的擊穿電壓。在室溫下，測試儀在繞組線芯（導體）和絕緣（漆膜）之間以一定的升壓速度從零開始施加頻率為50Hz的交流測試電壓。當鐵芯與絕緣之間的擊穿動作電流升壓為5mA時，試驗電壓值為繞組線的擊穿電壓值。其工作原理類似于耐壓測試儀。實踐中，很多測量技術機構直接使用耐壓測試儀檢定規程對擊穿電壓測試儀進行檢定，實際上是有問題的。它們的區別主要表現在以下幾個方面：
　　

　　1、量程不同：耐壓測試儀檢定規程適用于耐壓測試儀，電壓高達15kV，包括數顯表耐壓部分交流（工頻）、直流電壓的檢定耐壓測試儀、安全性能測試儀和絕緣耐壓測試儀，而電壓擊穿試驗儀的測試電壓不低于10kV，可達100kV及以上，顯然電壓測試范圍不能涵蓋擊穿電壓測試儀。
　　
　　2、不同的應用對象：耐壓測試儀是檢測和測試各種低壓電氣設備、各種電器、絕緣材料和絕緣結構的電阻的儀器。擊穿電壓測試儀主要適用于測試塑料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等固體絕緣材料在工頻電壓或直流電壓下的擊穿強度和耐壓時間。
　　
　　3、技術要求不同：耐壓測試儀輸出電壓在6kV以下，示值誤差為±2%～-4-5%，10kV以下為±5%，15kV以下為±10%。漆包線擊穿電壓測試儀的測試電壓不低于10kV，示值誤差在±3%左右。
　　
　　4、驗證項目不同：耐壓測試儀的驗證項目主要有：外觀及上電檢查、交直流輸出電壓、擊穿報警電流、交流輸出電壓畸變、直流輸出電壓紋波系數、實際輸出容量、電壓持續時間、絕緣電阻、工頻耐壓試驗；由于電壓擊穿試驗儀的使用要求與耐壓測試儀不同，其檢定項目還應包括峰值系數的測量、試驗電壓升壓速度的考察、電壓降的測量。測試電壓，以及一些配套設備，如負載誤差的測量，圓棒電極直徑的測量等。
